| 基本参数： | 容积[尘：7方；水：9方] 吨位[18000] | 排放标准： | 国六 |
|
【主要技术参数】 |
|||
|
产品商标 |
程力牌 |
公告批次 |
333 |
|
产品名称 |
CL5180TXSD6GH型洗扫车 |
产品号 |
ZR08S6H501N |
|
总质量(Kg) |
18000 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
6140,6075,5410,5345 |
外形尺寸(mm) |
8850,8550,8250,8050,7500,7350×2480×3130 |
|
整备质量(Kg) |
11730,12460 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
17/12 |
前悬/后悬(mm) |
1400/2150,1430/2120 |
|
轴数 |
2 |
轴距(mm) |
3800,3950,4200,4500,4700,5000,5300,5800,5600 |
|
轴荷(Kg) |
6500/11500 |
最高车速(Km/h) |
89 |
|
其它 |
1、专用装置:垃圾箱体,扫刷装置组成,为城市道路洗扫专用车;2、防护材料:Q235A,左右侧面防护由专用装置(扫刷)代替, 离地高度为(mm):200,后下部防护与车架采用焊接连接,后下部防护尺寸:60×230(mm),离地面高度400mm;3、.随底盘选装驾驶室;选装箱体外形;4、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司.5、整车长/前悬/轴距/后悬对应关系为(mm):8850/1400/5300/2150,8550/1400/5000/2150,8250/1400/4700/2150,8050/1400/4500/2150,7500/1400/3950/2150,7350/1400/3800/2150,8850/1430/5300/2120,8550/1430/5000/2120,8250/1430/4700/2120,8050/1430/4500/2120,7500/1430/3950/2120,7350/1430/3800/2120;6、整备/载质量/驾驶室准乘人数(kg/kg/人):11730/6140/2,11730/6075/3;12460/5410/2,12460/5345/3;选用轴距(mm)3800,3950,4500时整备质量为11730kg,选用轴距(mm)4700,5000,5300时整备质量为12460kg |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFH1180EX8 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
|
外形尺寸(mm) |
7090,7790,8290,2400×2750,2800, |
轮胎数 |
6 |
|
接近角/离去角(°) |
17/24,17/18,17/13,19/20 |
轮胎规格 |
10.00R20 18PR,275/80R22.5 18PR |
|
钢板弹簧片数 |
7/9+6,8/10+8,8/9+6,11/10+8 |
前轮距(mm) |
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1820,1860,1800 |
|
排放标准 |
GB3847-2005,GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 D4.0NS6B185 |
东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司 |
5000 4500 6700 6200 6200 5000 4000 |
147 140 169 154 169 162 136 |
● 垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强，美观。垃圾箱采用不锈钢制作，永不锈蚀。
● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。
● 中置两盘扫（扫盘可单独控制）+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷管可独立控制）结构，实现路面的洗扫及吸尘。
● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶至吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。
● 清水箱和垃圾箱分体布置，有效空间利用最大化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱
● 左右高压侧喷杆具有双向自动避障�；ぜ案次还δ��？纱蟠蠹跎僮笥腋哐共嗯绺怂鸹�，作业时整车安全性也提高。
● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。
● 采用PLC编程、智能化控制系统，电、液、气集中控制，驾驶员可在驾驶室内完成各种动作的操作。
|
功能演示
|
洗扫车是集扫路车、洒水车和高压清洗车 功能于一体的新型路面清洗设备，特别适用于
清洁城市道路路面、路缘、路缘石。对路面的 粉尘有着传统扫路车、洒水车、高压清洗车无 法做到的清洁功能，能在一次作业中完成清

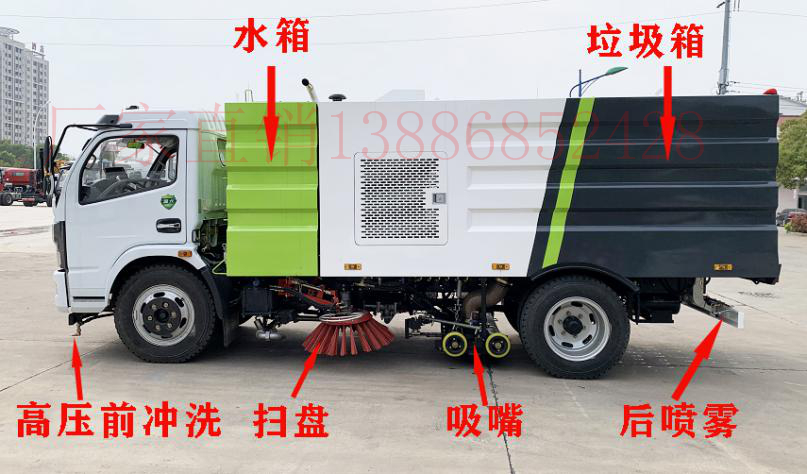

扫、高压清洗和垃圾、污水收集，而且具有高 压喷雾降尘功能。洗扫车采用“中置两立扫+ 中置宽幅吸嘴+内置高压水喷杆+左、右高压侧 喷杆”装置结构。 |
|
|

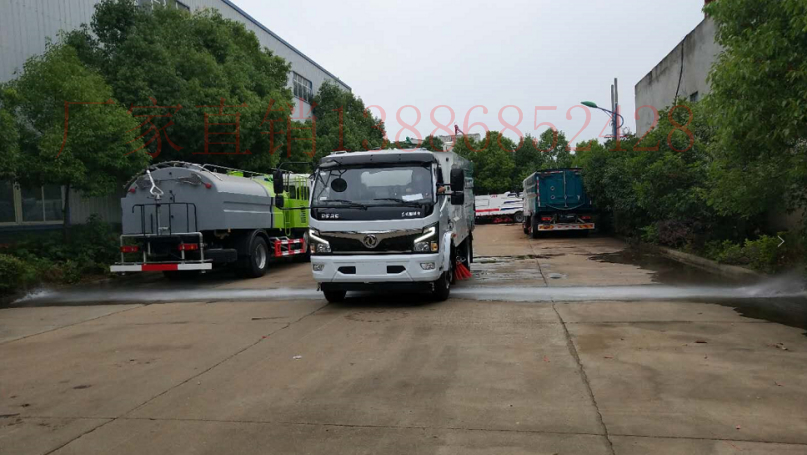

驾驶室后下方标配低压前冲，由低压水泵 产生的水流，可以像洒水车一样对路面进行大面积冲洗，冲洗宽度可达 16米。 |
|
|

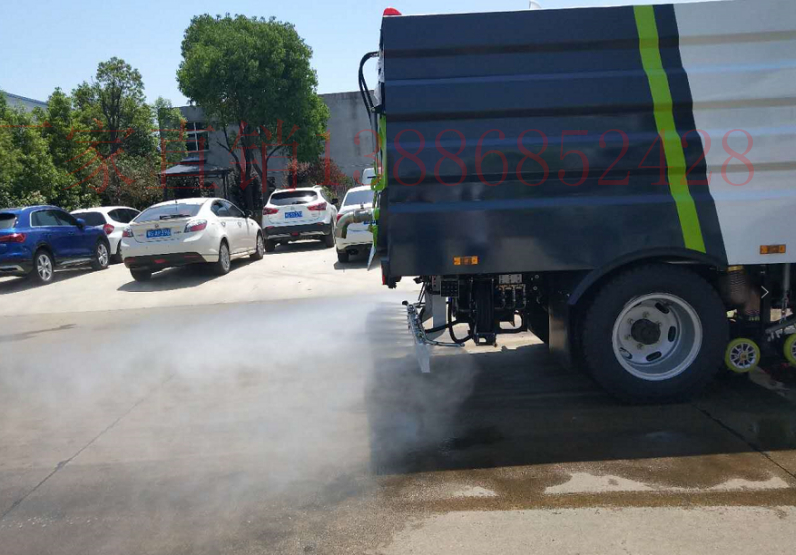

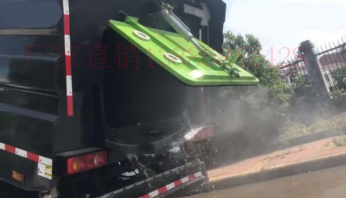

由高压水泵产生的后喷雾，可以在洗扫过程中对路面进行喷洒保湿，起到美化路面的作
用。 |
|
|

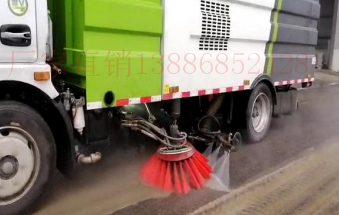

左右喷杆安装在吸盘上，随吸盘升降，结 构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果，可方便清洗路缘和石立面。
|
|
|

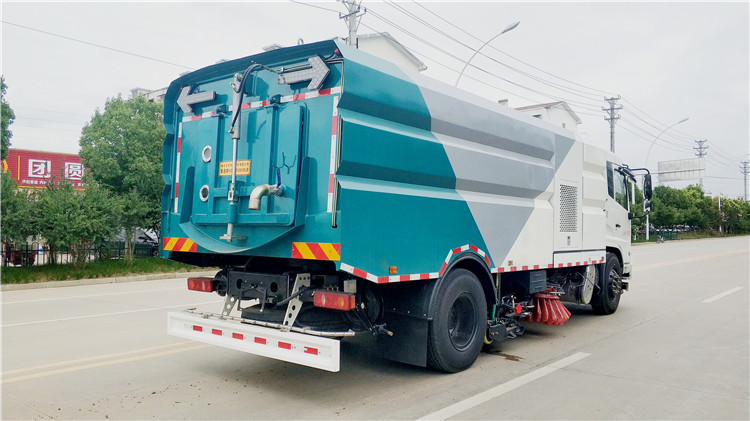

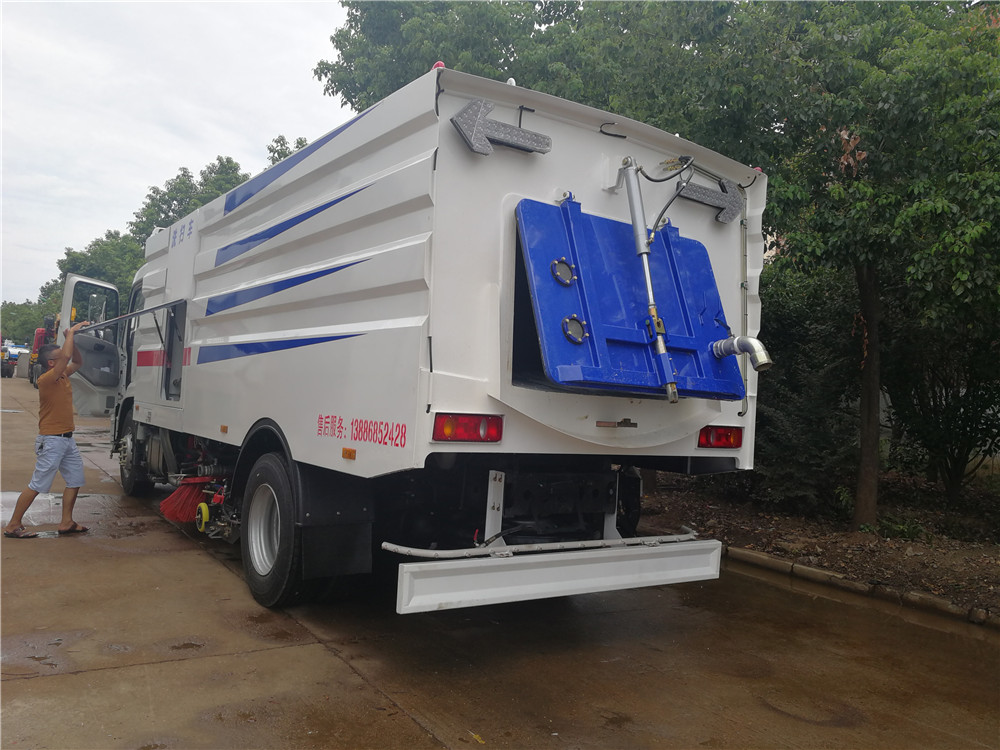

厢体采用倾翻卸料，带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料，冲洗附着在箱体内壁上的残留垃圾。
|
|
|

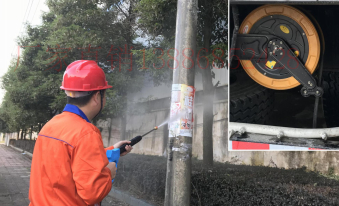

洗扫车右后侧装有机械式自动卷绕冲洗卷盘，配 17m 高压软管，可用于清行车身和其 他需要清洗的地方。手持不锈钢喷枪配快速接 头，能方便地与冲洗卷盘连接或脱开，产生的 高压水流可轻松冲去路边小广告。
|
整车配置

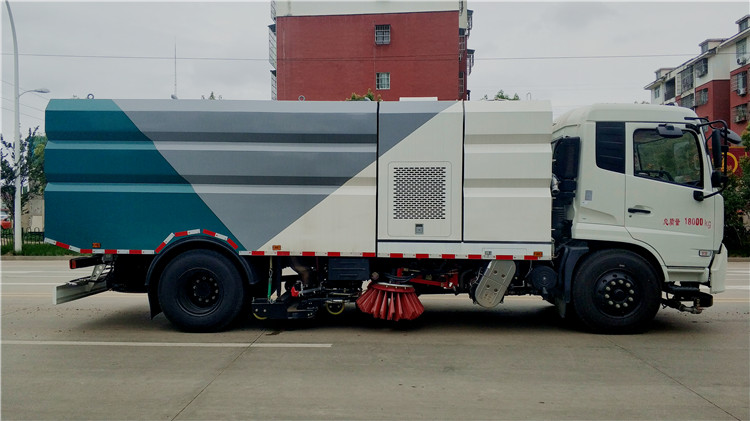

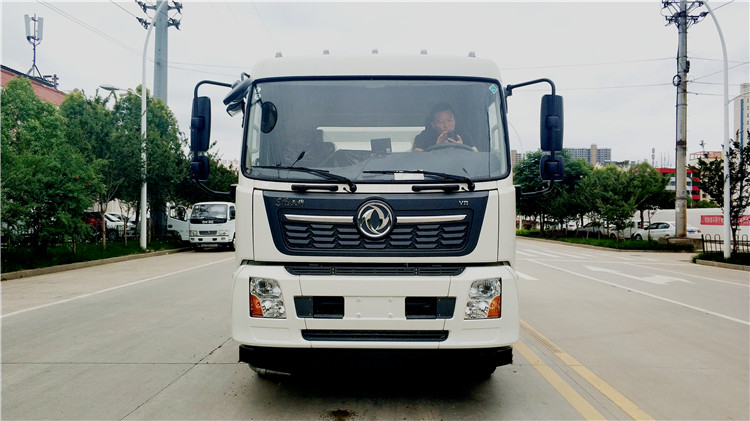

该洗扫车采用东风多利卡国六二类底盘改装，加装副发动机、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
改装组件说明：
1、 东风多利卡国六二类底盘。

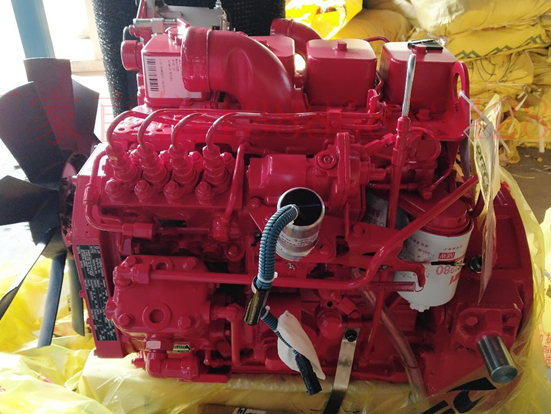

2、 副发动机采用东风康明斯140马力，带涡轮增压副发动机。
3、免维护自动离合器，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
4、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。
5、金龙低压水泵。
6、博莱尼亚高压水泵。
7、索诺天工、冈田精工，气动阀，气动阀门。
8、副发动机加装空气滤芯，有效防止副发动机进灰尘，导致拉缸。
9、车辆尾部倒车影像。
10、车辆尾部手动操作盒。
11、车辆尾部后喷雾。
12、车辆自带18M高压洗车卷扬。
14、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开控制，可实现右扫和全扫等不同的作业模式。
15、吸盘的吸口宽度达到1400mm，确保作业总宽度大于2.6m。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。
16、吸盘内有高压喷水装置，喷嘴布置在吸盘内部，能最大限度冲洗路面。左右高压喷水支架安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水支架达到最佳的冲洗效果。
17、后部采用LED箭头灯警示灯，保证行车作业安全。
18、扫盘摆线马达采用三洋马达，使用寿命长稳定可靠，故障率低。
19、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。
20、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。
21、PLC驾驶室操作作业。
22、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。
23、垃圾箱，容积达2.5m³，厢体采用倾翻卸料。
24、清水箱，容积达3m³。
25、非不锈钢件经防锈处理，经久耐用。
